高壓輸電線

交流電路 > 高壓輸電線

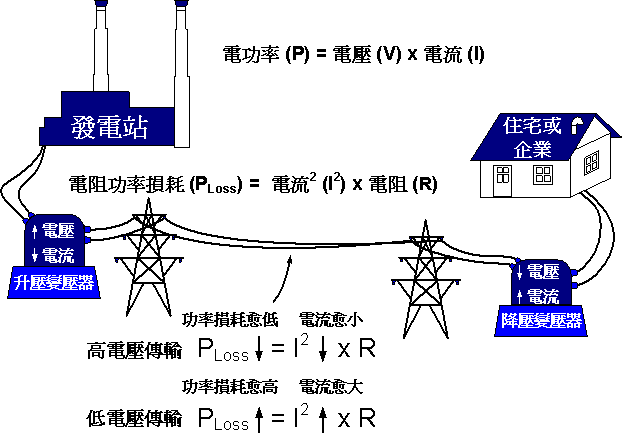

輸電就是把電能從發電站傳送到用戶的過程，見圖1。

圖1: 電力的傳輸

在發電站，由發電機產生的電功率P是固定的。由於P = V x I，輸電線上的電流大小取決於傳輸時所用的電壓大小。

輸電線多為良好的導體。然而，它們仍會有一定的電阻RLoss。在輸電線上的電阻功率損耗 PLoss 與流過它的電流的平方數成正比，

PLoss = RLoss x I2


在帶有變壓器的輸電系統中，變壓器把電壓增加，使得在輸電線中的電流變小，從而使功率損耗變小。在沒有變壓器的輸電系統中，電壓並沒有增加，在輸電線中流過較大的電流，而功率損耗亦較大。

長距離的電力傳輸一般以110 kV到800 kV的高架輸電纜來完成。
