O Transporte de Energia Eléctrica é um processo para distribuir Electricidade aos consumidores, Figura 1.

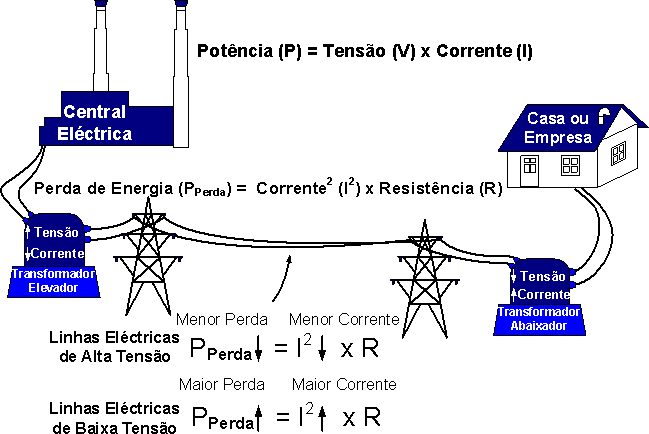

Figura 1: Transporte de Energia Eléctrica

Numa Central Eléctrica, a Potência, P, produzida é constante. Uma vez que P = V x I, a Corrente que flui através das Linhas de Transporte de Energia Eléctrica depende do nível de Tensão seleccionado para o a Tensão de transporte.

As Linhas de Transporte de Energia Eléctrica são geralmente bons condutores de electricidade. No entanto, têm ainda alguma Resistência, RLoss。A Perda Resistiva, PLoss derivada dessa Resistência nas Linhas de Transporte de Energia Eléctrica é directamente proporcional ao quadrado da Corrente que flui através das mesmas,

PLoss = RLoss x I2


Nos Sistemas de Transporte de Energia Eléctrica com Transformadores, a Tensão é aumentada pelo Transformador para um nível alto, a Corrente nas Linhas de Transporte de Energia Eléctrica torna-se menor e a Perda de Energia também se torna menor. Nos Sistemas de Transporte de Energia Eléctrica sem TransformadoresNa Instrução 2, o nível da Tensão não é aumentado, a Corrente é elevada, e consequentemente, a Perda de Energia é também elevada.

O transporte a longa distância é tipicamentenormalmente feito com Linhas de Transporte de Energia Eléctricas, com Tensões que variam entre 110 kV a 800 kV.
