在圖1 中,閃爍光源會不斷發射紅外線,紅外線承載了聲音訊號。由於光是以直線傳播的,所以只有當拋物面天線對準光源,而且中間沒有障礙物的時候,天線才可接收到傳輸的訊號。

圖1: 發射紅外線的閃爍光源和拋物面天線

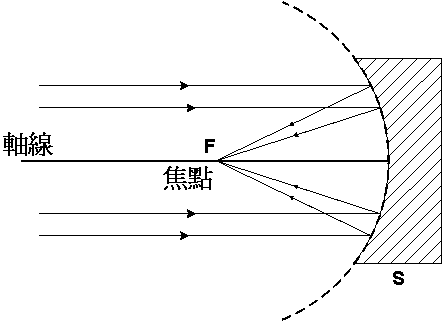

當拋物面天線對準閃爍光源時,天線會接收到沿着平行於天線軸方向行進的紅外線,由拋物面的幾何性質可知,任何平行於天線軸方向的入射光束均會被反射到天線的焦點,見圖2。

圖2:任何平行於拋物面天線軸方向的入射光線均會被反射到拋物面天線的焦點

拋物面天線焦點的紅外線接收器會聚合這些反射的紅外線,然後轉換成電訊號。微弱的電訊號經過放大器放大後傳送到耳機,這樣就可以聽到聲音。
