分壓器

在電子學中，分壓器又稱為分阻器，是被設計來建立一個跟電壓V_in成正比的電壓V_out。而電阻可被改變的分壓器稱為電位器，見圖1。

圖1: 電位器的符號

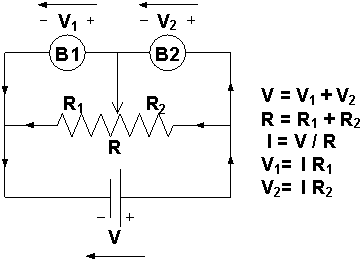

圖2 是解釋電位器原理的簡單電路。電阻R被滑動接觸器分成兩個電阻，R₁和R₂，滑動接觸器可移到R的任何位置上。R₁和R₂分別與燈泡B1和B2以並聯方式連接，而兩組並聯電路與電壓電源V以串聯方式連接。

圖2: 等效電路圖

滑動接觸器的移動使R₁和R₂，所以燈泡兩端的電壓V₁和V₂也隨之改變。因為R₁和R₂的總和是一定值 (R)，所以當一燈泡變得光亮時，另一燈泡就會變得暗淡。燈泡的電壓V₁和V₂的總和等於電源電壓V。

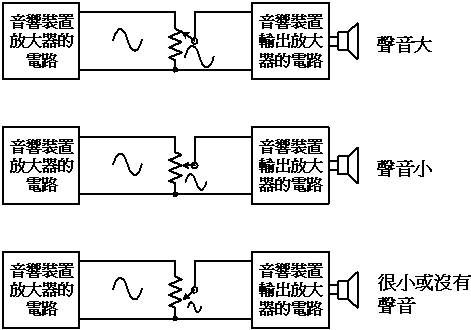

收音機或電視上的音量控制是電位器的其中一個應用，見圖3。音量控制用了分壓器的技術，愈高的電壓分配到輸出裝置的放大器，我們就聲到愈大的聲音。

圖3: 收音機或電視的音量控制
