Em electrónica, um Divisor de Tensão, também chamado "Divisor de Resistência", é uma técnica de projecto utilizada para criar uma Tensão Vout que é proporcional a outra Tensão Vin. O Divisor de Tensão, cuja Resistência é variável, é designado por Potenciómetro, Figura 1.

Figura 1: Esquema simbólico de um Potenciómetro

A Figura 2 é um circuito que explica o princípio de um Potenciómetro. Uma Resistência R é dividida, pelo Contacto Deslizante, em duas Resistências, R1 e R2, que estão ligadas em Paralelo, respectivamente, às duas Lâmpadas Eléctricas, B1 e B2. Os dois circuitos em Paralelo estão por sua vez ligados em Série com a Fonte de Alimentação de Tensão V.

Figura 2: Esquema Equivalente do Circuito

Como as Resistências R1 e R2 variam devido ao movimento do Contacto Deslizante, as Tensões, V1 e V2, nos terminais de cada uma das Lâmpadas Eléctricas também variam. Uma vez que a soma R das Resistências R1 e R2 é uma constante, uma das Lâmpadas Eléctricas torna-se mais brilhante, enquanto que a outra se torna menos brilhante. Também pode verificar que a soma das Tensões, V1 e V2, nos terminais de cada Lâmpada Eléctrica é igual à Tensão V da Fonte de Alimentação.

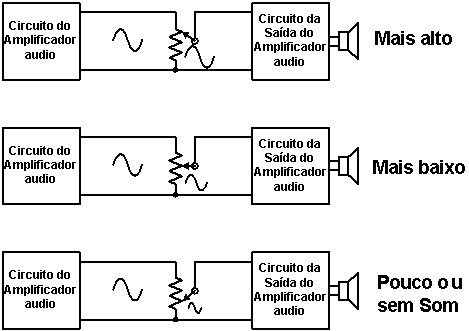

O Potenciómetro é aplicado no controlo de volume do rádio ou da televisão, Figura 3. O controlo do volume utiliza a técnica do Divisor da Tensão. Quanto maior a tensão dividida na Saída do Amplificador Áudio, mais alto é o som ouvido.

Figura 3: Controlo do Volume do rádio ou da televisão
