Na Figura 1, a Fonte Luminosa Intermitente radia um Feixe de Luz Infravermelha (IR), transportando um Sinal Sonoro. Uma vez que a Luz se propaga em linha recta, e para que o Sinal Transmitido seja Recebido, a Antena Parabólica deve apontar directamente para a Fonte Luminosa Intermitente, para além de não poder haver qualquer obstáculo entre os mesmos.

Figura 1: As Três Fontes Luminosas Intermitentes radiam um Feixe de Luz Infravermelha (IR) e Antena Parabólica

Quando a Antena Parabólica aponta directamente para a Fonte Luminosa Intermitente, ela Recebe o Feixe de Luz Infravermelha IR, que se propaga ao longo de uma direcção Paralela ao Eixo da Antena. Devido às Propriedades Geométricas das formas Parabólicas, qualquer raio de Luz de chegada, que seja Paralelo ao Eixo da Antena, é reflectida passando pelo Ponto Focal, Figura 2.

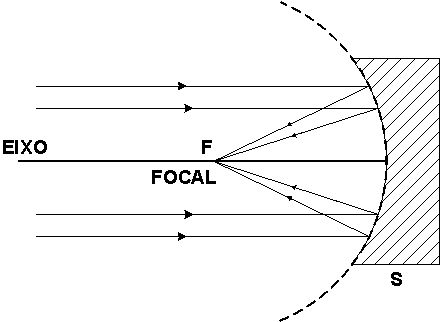

Figura 2: Qualquer Raio de Luz de Chegada que seja Paralelo ao Eixo da Antena Parabólica é Reflectido passando pelo seu Ponto Focal

O Receptor de Luz Infravermelha, localizado no Ponto Focal da Antena Parabólica, recebe o Feixe concentrado de Luz Infravermelha e converte-a num Sinal Eléctrico. O Sinal Eléctrico, que é fraco, é posteriormente amplificado por um Amplificador e enviado aos Auscultadores, podendo-se, assim, ouvir um Sinal Sonoro.
