高压输电线

交流电路 > 高压输电线

输电就是把电能从发电站传送到用户的过程,见图1。

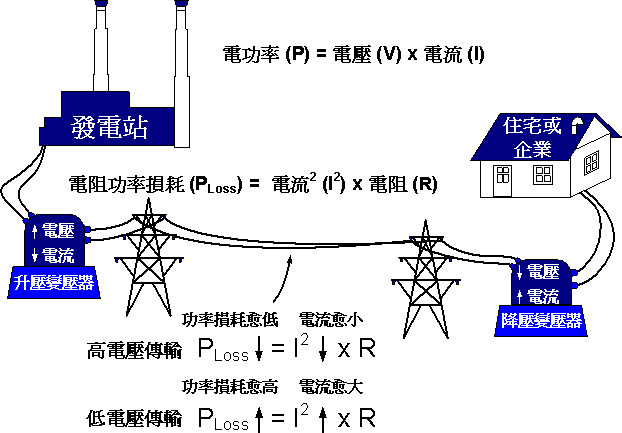

图1: 电力的传输

在发电站,由发电机产生的电功率P是固定的。由于P = V x I,输电线上的电流大小取决于传输时所用的电压大小。

输电线多为良好的导体。然而,它们仍会有一定的电阻RLoss。在输电线上的电阻功率损耗 PLoss 与流过它的电流的平方数成正比,

PLoss = RLoss x I2


在带有变压器的输电系统中,变压器把电压增加,使得在输电线中的电流变小,从而使功率损耗变小。在没有变压器的输电系统中,电压并没有增加,在输电线中流过较大的电流,而功率损耗亦较大。

长距离的电力传输一般以110 kV到800 kV的高架输电缆来完成。
