As Fibras Ópticas são feitas de Vidro muito puro. Têm a capacidade de transportar Informação Digital, a longas distâncias, na forma de Sinais Ópticos. Geralmente são formadas por três componentes: o Núcleo, a Bainha e o Revestimento, Figura 1. O Núcleo é a parte central de Vidro fino onde os Sinais Ópticos se propagam. A Bainha envolve o Núcleo para evitar a dispersão dos Sinais Ópticos. O Revestimento protege a Fibra de ser facilmente danificada.

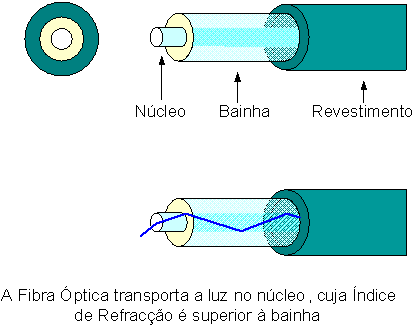

Figura 1: Estrutura Básica de uma Fibra Óptica

Na Figura 2, uma Câmara está ligada à Entrada de Vídeo (Video IN) do Transmissor Óptico. O Transmissor Óptico recebe o Sinal de Vídeo proveniente da Câmara e converte-o num Feixe de Luz Infravermelho invisível, o qual constitui o Sinal Óptico para Transmissão através da Fibra Óptica.

Ao ligarem-se correctamente as duas Fibras Ópticas, cria-se um Canal de Transmissão entre o Transmissor Óptico e o Receptor Óptico, permitindo-se a propagação do Sinal Óptico entre os mesmos. No lado esquerdo, o Receptor Óptico recebe o Sinal Óptico e converte-o, de novo, num Sinal de Vídeo, o qual é ligado ao Ecrã.

Figura 2: Uma Câmara está ligada à Entrada de Vídeo (Video IN) do Transmissor Óptico

Se as duas Fibras Ópticas não forem correctamente ligadas, o Sinal Óptico sofre Perdas Elevadas, o Feixe de Luz sofre uma Atenuação, pelo que o Sinal Óptico pode não atingir o Receptor. E, por isso, não há qualquer Sinal de Vídeo no Ecrã.

As Fibras Ópticas são amplamente utilizadas para a Transmissão de Imagens e de Dados em Alta Velocidade. São utilizadas principalmente nos Sistemas de Televisão em Circuito Fechado TVCF (CCTV) e em equipamentos médicos como o Fibroscópio.
